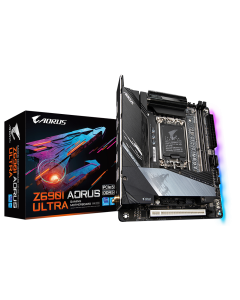

Z690I AORUS ULTRA
- 中央處理器(CPU): LGA1700 插槽，支援第十四代、第十三代及第十二代Intel | ® | Core™、Pentium | ® | Gold 及 Celeron | ® | 處理器* | | L3快取記憶體取決於CPU | | * 詳細支援列表請參考 "CPU 支援列表"
- 晶片組: Intel | ® | Z690高速晶片組
- 記憶體: 支援DDR5 6200(O.C.) / 6000(O.C.) / 5800(O.C.) / 5600(O.C.) / 5400(O.C.) / 5200(O.C.) / 4800 / 4000 MT/s | | 2個DDR DIMM插槽，最高支援到128 GB (單一插槽支援64GB容量) | | 支援雙通道記憶體技術 | | 支援ECC Un-buffered DIMM 1Rx8/2Rx8記憶體(non-ECC模式運作) | | 支援non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16記憶體 | | 支援Extreme Memory Profile (XMP)記憶體 | | (CPU和記憶體的配置可能會影響支援的記憶體類型、速度和DRAM模組數量，請至技嘉網站查詢記憶體模組支援列表。)
- 顯示功能: 內建於有顯示功能的處理器-支援Intel | ® | HD Graphics： | | 1個HDMI插座，可支援至最高4096x2160@60 Hz的解析度 | * 支援HDMI 2.1版本及HDCP 2.3。 | ** 僅支援兼容於原生HDMI 2.1 TMDS規範的接口 | | 1個DisplayPort插座，可支援至最高5120x2160@60 Hz的解析度 | * 支援DisplayPort 1.4版本、HDCP 2.3。 | * 此DisplayPort插座不支援轉接為HDMI的功能。 | | (顯示功能所支援的規格將因使用的CPU而有差異。)
- 音效: 內建Realtek | ® | ALC4080晶片 | | 支援DTS:X | ® | Ultra | | 支援High Definition Audio | | 支援2聲道
- 網路: 內建Intel | ® | 2.5GbE 網路晶片(2.5 Gbps/1 Gbps/100 Mbps)
- 無線通訊模組: Intel | ® | Wi-Fi 6 AX201 | | WIFI a, b, g, n, ac, ax，支援2.4/5 GHz無線雙頻 | | BLUETOOTH 5.2 | | 支援11ax 160MHz無線通信標準，可支援至最高2.4 Gbps | * 實際傳輸速度將因使用環境及設備而有所差異。
- 擴充槽: 1個PCI Express x16插槽，支援x16運作規格 | (PCI Express x16插槽支援PCI Express 5.0)
- 儲存裝置介面: 內建於CPU： | | 1個M.2插座在GC-Z690I BTB PLUG背面(支援Socket 3，M key， type 2260/2280 PCIe 4.0 x4/x2 SSD) (M2A_CPU) | | 內建於晶片組： | | 1個M.2插座在GC-Z690I BTB PLUG上面(支援Socket 3，M key， type 2242/2260/2280 PCIe 4.0 x4/x2 SSD) (M2P_SB) | | 2個SATA 6Gb/s插座 | | 支援RAID 0、RAID 1功能 | | Intel | ® | Optane™ Memory Ready | * 僅有經由晶片組支援的M.2插座支援Intel | ® | Optane™ Memory系統加速功能。
- USB: 內建於晶片組： | | 1個USB Type-C | ® | 連接埠在後方面板，支援USB 3.2 Gen 2x2 | | 1個USB Type-C | ® | 連接埠，支援USB 3.2 Gen 2，需經由排線從主機板內USB插座接出 | | 3個USB 3.2 Gen 2 Type-A連接埠(紅色)在後方面板 | | 4個USB 3.2 Gen 1連接埠(2個在後方面板，2個需經由排線從主機板內USB插座接出) | | 2個USB 2.0/1.1連接埠在後方面板 | | 內建於晶片組+USB 2.0 Hub： | | 4個USB 2.0/1.1連接埠，需經由排線從GC-Z690I BTB PLUG上面的USB 插座接出
- 內接插座: 1個24-pin ATX主電源插座 | | 1個8-pin ATX 12V電源插座 | | 1個外部電源插座 | (註一) | | | 1個CPU風扇插座 | | 1個CPU水冷風扇插座 | | 2個系統風扇插座(SYS_FAN1/SYS_FAN2 | (註一) | ) | | 1個可編程LED燈條電源插座 | (註一) | | | 1個RGB LED燈條電源插座 | | 2個M.2 Socket 3插座(M2A_CPU | (註二) | /M2P_SB | (註一) | ) | | 2個SATA 6Gb/s插座 | | 1個前端控制面板插座 | | 1個前端音源插座(從後窗子卡接出) | | 1個喇叭插座 | | 1個USB Type-C | ® | 插座，支援USB 3.2 Gen 2 | | 1個USB 3.2 Gen 1插座 | | 1個USB 2.0/1.1插座 | (註一) | | | 1個系統重置按鈕 | (註一) | | | 1個系統重置針腳 | | 1個清除CMOS資料針腳 | | ＊All fan headers are subject to support AIO_Pump, Pump and high performance fan with the capability of delivering up to 2A/12V @ 24W. | | (註一) 此插座位於GC-Z690I BTB PLUG上面。 | (註二) 此插座位於GC-Z690I BTB PLUG背面。
- 後方面板裝置連接插座: 2個SMA天線連接埠(2T2R) | | 1個DisplayPort插座 | | 1個HDMI插座 | | 1個USB Type-C | ® | 連接埠，支援USB 3.2 Gen 2x2 | | 3個USB 3.2 Gen 2 Type-A連接埠(紅色) | | 2個USB 3.2 Gen 1連接埠 | | 2個USB 2.0/1.1連接埠 | | 1個Q-Flash Plus按鈕 | | 1個RJ-45埠 | | 2個音源接頭
- I/O控制器: 內建iTE | ® | I/O 控制晶片
- 硬體監控: 電壓偵測 | | 溫度偵測 | | 風扇轉速偵測 | | 水冷系統流速偵測 | | 風扇故障警告 | | 智慧風扇控制 | * 是否支援智慧風扇控制功能會依不同的散熱風扇而定。
- BIOS: 1個256 Mbit flash | | 使用經授權AMI UEFI BIOS | | PnP 1.0a、DMI 2.7、WfM 2.0、SM BIOS 2.7、ACPI 5.0
- 附加工具程式: 支援APP Center | * APP Center 支援的程式會因不同主機板而有所差異；各程式所支援的功能 也會依主機板的規格而不同。 | @BIOS | EasyTune | RGB Fusion | Smart Backup | System Information Viewer | | 支援Q-Flash Plus | | 支援Q-Flash | | 支援Xpress Install
- 附贈軟體: Norton | ® | Internet Security (OEM 版本) | | cFosSpeed
- 作業系統: 支援Windows 11 64-bit | | 支援Windows 10 64-bit
- PCB規格: Mini-ITX規格；17.0公分x 17.0公分
