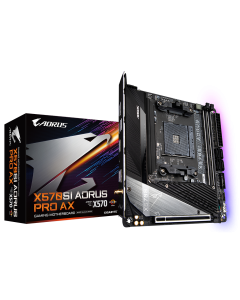

X570SI AORUS PRO AX
X570SI AORUS PRO AX
- 中央處理器(CPU): AMD AM4插槽，支援： AMD Ryzen™ 5000系列處理器/ AMD Ryzen™ 5000 G系列處理器/ AMD Ryzen™ 4000 G系列處理器/ AMD Ryzen™ 3000系列處理器/ AMD Ryzen™ 3000 G系列處理器/ AMD Ryzen™ 2000系列處理器/ AMD Ryzen™ 2000 G系列處理器 | | (詳細支援列表請參考 "CPU 支援列表")
- 晶片組: AMD X570
- 記憶體: 2個DDR4 DIMM插槽，最高支援到64 GB (單一插槽支援32 GB容量) | | 支援雙通道記憶體技術 | | 支援DDR4 5300(O.C.) / 5200(O.C.) / 5100(O.C.) / 4800(O.C.) / 4600(O.C.) / 4400(O.C.) / 4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3733(O.C.) / 3600(O.C.) / 3466(O.C) / 3400(O.C.) / 3200(O.C.) / 2933 / 2667 / 2400 / 2133 MHz | | 支援ECC Un-buffered DIMM 1Rx8/2Rx8記憶體* | * ECC記憶體(ECC模式)支援將依不同CPU而不同 | | 支援non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16記憶體 | | 支援Extreme Memory Profile (XMP)記憶體 | | (詳細支援列表請參考 "記憶體支援列表")
- 顯示功能: 內建於有顯示功能的處理器： | | 1個DisplayPort插座，可支援至最高4096x2304@60 Hz的解析度 | * 支援DisplayPort 1.4版本。 | | 2個HDMI插座，可支援至最高4096x2160@60 Hz的解析度 | * 支援HDMI 2.1版本、HDCP 2.3及HDR。 | | 最多可支援三螢幕同時輸出 | 支援最大共用顯示記憶體至16 GB
- 音效: 內建Realtek | ® | ALC1220-VB音效晶片 | * 後方音源插座提供的音效輸出孔支援DSD音訊。 | | 支援DTS:X | ® | Ultra | | 支援High Definition Audio | | 支援2/4/5.1/7.1聲道 | * 若要啟動7.1聲道音效輸出，必須使用HD (High Definition，高傳真)音效模組的前方面板音源輸出接出，並透過音效軟體選擇多聲道音效功能。
- 網路: 內建Intel | ® | 2.5GbE 網路晶片(2.5 Gbps/1 Gbps/100 Mbps)
- 無線通訊模組: AMD Wi-Fi 6E RZ608 (MT7921K) | | WIFI a, b, g, n, ac, ax，支援2.4/5/6 GHz無線頻段 | | BLUETOOTH 5.2 | | 支援11ax 80MHz無線通信標準，可支援至最高1.2 Gbps | | (實際傳輸速度將因使用環境及設備而有所差異。
- 擴充槽: 1個PCI Express x16插槽(PCIEX16)，內建於CPU： | | AMD Ryzen™ 5000系列*/3000系列處理器 | 支援PCIe 4.0及x16運作規格 | | AMD Ryzen™ 5000 G系列/4000 G系列/2000系列處理器 | 支援PCIe 3.0及x16運作規格 | | AMD Ryzen™ 3000 G系列/2000 G系列處理器 | 支援PCIe 3.0及x8運作規格 | | 1個M.2 Socket 1插座，內建於晶片組，供無線通訊模組使用(M2_WIFI) | *實際支援將依AMD CPU規格而定
- 儲存裝置介面: 1個M.2插座(M2A_SOCKET)內建於CPU，支援Socket 3，M key，type 2280 SSD： | | AMD Ryzen™ 5000系列/3000系列處理器 | 支援SATA及PCIe 4.0 x4/x2 SSD | | AMD Ryzen™ 5000 G系列/4000 G系列/3000 G系列/2000系列/2000 G系列處理器 | 支援SATA及PCIe 3.0 x4/x2 SSD | | 1個M.2插座(M2B_SOCKET)內建於晶片組，支援Socket 3，M key，type 2280 SSD： | | 支援SATA及PCIe 4.0 | (註) | /3.0 x4/x2 SSD | | 4個SATA 6Gb/s插座，內建於晶片組： | | 支援RAID 0、RAID 1及RAID 10功能 | * M.2/SATA插座安裝注意事項，請參考「1-7 插座及跳線介紹」章節說明。 | | (註) 只有AMD Ryzen™ 5000系列/3000系列處理器支援此功能。
- USB: 內建於CPU： | | 4個USB 3.2 Gen 1連接埠在後方面板 | | 內建於晶片組： | | 1個USB Type-C | ® | 連接埠，支援USB 3.2 Gen 2，在後方面板 | | 1個USB Type-C | ® | 連接埠，支援USB 3.2 Gen 1，需經由排線從主機板內USB插座接出 | | 1個USB 3.2 Gen 2 Type-A連接埠(紅色)在後方面板 | | 2個USB 3.2 Gen 1連接埠，需經由排線從主機板內USB插座接出 | | 2個USB 2.0/1.1連接埠，需經由排線從主機板內USB插座接出
- 內接插座: 1個24-pin ATX主電源插座 | | 1個8-pin ATX 12V電源插座 | | 1個CPU風扇插座 | | 2個系統風扇插座 | | 1個可編程LED燈條電源插座 | | 1個RGB LED燈條電源插座 | | 4個SATA 6Gb/s插座 | | 2個M.2 Socket 3插座 | | 1個前端控制面板插座 | | 1個前端音源插座 | | 1個喇叭插座 | | 1個USB Type-C | ® | 插座，支援USB 3.2 Gen 1 | | 1個USB 3.2 Gen 1插座 | | 1個USB 2.0/1.1插座 | | 1個安全加密模組(TPM)插座(2x6 pin，限搭配GC-TPM2.0_S使用) | | 1個清除CMOS資料針腳 | | * 所有主機板上搭載之風扇接頭均支援一體式水泵, 標準水泵及高性能風扇, 提供至高2安培/12伏特總和24瓦特輸出
- 後方面板裝置連接插座: 1個DisplayPort插座 | | 2個HDMI插座 | | 1個USB 3.2 Gen 2 Type-A連接埠(紅色) | | 4個USB 3.2 Gen 1連接埠 | | 1個USB Type-C | ® | 連接埠，支援USB 3.2 Gen 2 | | 1個Q-Flash Plus按鈕 | | 1個RJ-45埠 | | 2個SMA天線連接埠(2T2R) | | 3個音源接頭
- I/O控制器: 內建iTE | ® | I/O 控制晶片
- 硬體監控: 電壓偵測 | | 溫度偵測 | | 風扇轉速偵測 | | 水冷系統流速偵測 | | 風扇故障警告 | | 智慧風扇控制 | * 是否支援智慧風扇控制功能會依不同的散熱風扇而定。
- BIOS: 1個256 Mbit flash | | 使用經授權AMI UEFI BIOS | | PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
- 附加工具程式: 支援APP Center | * APP Center 支援的程式會因不同主機板而有所差異；各程式所支援的功能 也會依主機板的規格而不同。 | @BIOS | EasyTune | Fast Boot | Game Boost | ON/OFF Charge | RGB Fusion | Smart Backup | System Information Viewer | | 支援Q-Flash Plus | | 支援Q-Flash | | 支援Xpress Install
- 附贈軟體: Norton | ® | Internet Security (OEM 版本) | | cFosSpeed
- 作業系統: 支援Windows 11 64-bit | | 支援Windows 10 64-bit
- PCB規格: Mini-ITX規格；17.0公分x 17.0公分
- 中央處理器(CPU): AMD AM4插槽，支援： AMD Ryzen™ 5000系列處理器/ AMD Ryzen™ 5000 G系列處理器/ AMD Ryzen™ 4000 G系列處理器/ AMD Ryzen™ 3000系列處理器/ AMD Ryzen™ 3000 G系列處理器/ AMD Ryzen™ 2000系列處理器/ AMD Ryzen™ 2000 G系列處理器 | | (詳細支援列表請參考 "CPU 支援列表")
- 晶片組: AMD X570
- 記憶體: 2個DDR4 DIMM插槽，最高支援到64 GB (單一插槽支援32 GB容量) | | 支援雙通道記憶體技術 | | 支援DDR4 5300(O.C.) / 5200(O.C.) / 5100(O.C.) / 4800(O.C.) / 4600(O.C.) / 4400(O.C.) / 4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3733(O.C.) / 3600(O.C.) / 3466(O.C) / 3400(O.C.) / 3200(O.C.) / 2933 / 2667 / 2400 / 2133 MHz | | 支援ECC Un-buffered DIMM 1Rx8/2Rx8記憶體* | * ECC記憶體(ECC模式)支援將依不同CPU而不同 | | 支援non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16記憶體 | | 支援Extreme Memory Profile (XMP)記憶體 | | (詳細支援列表請參考 "記憶體支援列表")
- 顯示功能: 內建於有顯示功能的處理器： | | 1個DisplayPort插座，可支援至最高4096x2304@60 Hz的解析度 | * 支援DisplayPort 1.4版本。 | | 2個HDMI插座，可支援至最高4096x2160@60 Hz的解析度 | * 支援HDMI 2.1版本、HDCP 2.3及HDR。 | | 最多可支援三螢幕同時輸出 | 支援最大共用顯示記憶體至16 GB
- 音效: 內建Realtek | ® | ALC1220-VB音效晶片 | * 後方音源插座提供的音效輸出孔支援DSD音訊。 | | 支援DTS:X | ® | Ultra | | 支援High Definition Audio | | 支援2/4/5.1/7.1聲道 | * 若要啟動7.1聲道音效輸出，必須使用HD (High Definition，高傳真)音效模組的前方面板音源輸出接出，並透過音效軟體選擇多聲道音效功能。
- 網路: 內建Intel | ® | 2.5GbE 網路晶片(2.5 Gbps/1 Gbps/100 Mbps)
- 無線通訊模組: AMD Wi-Fi 6E RZ608 (MT7921K) | | WIFI a, b, g, n, ac, ax，支援2.4/5/6 GHz無線頻段 | | BLUETOOTH 5.2 | | 支援11ax 80MHz無線通信標準，可支援至最高1.2 Gbps | | (實際傳輸速度將因使用環境及設備而有所差異。
- 擴充槽: 1個PCI Express x16插槽(PCIEX16)，內建於CPU： | | AMD Ryzen™ 5000系列*/3000系列處理器 | 支援PCIe 4.0及x16運作規格 | | AMD Ryzen™ 5000 G系列/4000 G系列/2000系列處理器 | 支援PCIe 3.0及x16運作規格 | | AMD Ryzen™ 3000 G系列/2000 G系列處理器 | 支援PCIe 3.0及x8運作規格 | | 1個M.2 Socket 1插座，內建於晶片組，供無線通訊模組使用(M2_WIFI) | *實際支援將依AMD CPU規格而定
- 儲存裝置介面: 1個M.2插座(M2A_SOCKET)內建於CPU，支援Socket 3，M key，type 2280 SSD： | | AMD Ryzen™ 5000系列/3000系列處理器 | 支援SATA及PCIe 4.0 x4/x2 SSD | | AMD Ryzen™ 5000 G系列/4000 G系列/3000 G系列/2000系列/2000 G系列處理器 | 支援SATA及PCIe 3.0 x4/x2 SSD | | 1個M.2插座(M2B_SOCKET)內建於晶片組，支援Socket 3，M key，type 2280 SSD： | | 支援SATA及PCIe 4.0 | (註) | /3.0 x4/x2 SSD | | 4個SATA 6Gb/s插座，內建於晶片組： | | 支援RAID 0、RAID 1及RAID 10功能 | * M.2/SATA插座安裝注意事項，請參考「1-7 插座及跳線介紹」章節說明。 | | (註) 只有AMD Ryzen™ 5000系列/3000系列處理器支援此功能。
- USB: 內建於CPU： | | 4個USB 3.2 Gen 1連接埠在後方面板 | | 內建於晶片組： | | 1個USB Type-C | ® | 連接埠，支援USB 3.2 Gen 2，在後方面板 | | 1個USB Type-C | ® | 連接埠，支援USB 3.2 Gen 1，需經由排線從主機板內USB插座接出 | | 1個USB 3.2 Gen 2 Type-A連接埠(紅色)在後方面板 | | 2個USB 3.2 Gen 1連接埠，需經由排線從主機板內USB插座接出 | | 2個USB 2.0/1.1連接埠，需經由排線從主機板內USB插座接出
- 內接插座: 1個24-pin ATX主電源插座 | | 1個8-pin ATX 12V電源插座 | | 1個CPU風扇插座 | | 2個系統風扇插座 | | 1個可編程LED燈條電源插座 | | 1個RGB LED燈條電源插座 | | 4個SATA 6Gb/s插座 | | 2個M.2 Socket 3插座 | | 1個前端控制面板插座 | | 1個前端音源插座 | | 1個喇叭插座 | | 1個USB Type-C | ® | 插座，支援USB 3.2 Gen 1 | | 1個USB 3.2 Gen 1插座 | | 1個USB 2.0/1.1插座 | | 1個安全加密模組(TPM)插座(2x6 pin，限搭配GC-TPM2.0_S使用) | | 1個清除CMOS資料針腳 | | * 所有主機板上搭載之風扇接頭均支援一體式水泵, 標準水泵及高性能風扇, 提供至高2安培/12伏特總和24瓦特輸出
- 後方面板裝置連接插座: 1個DisplayPort插座 | | 2個HDMI插座 | | 1個USB 3.2 Gen 2 Type-A連接埠(紅色) | | 4個USB 3.2 Gen 1連接埠 | | 1個USB Type-C | ® | 連接埠，支援USB 3.2 Gen 2 | | 1個Q-Flash Plus按鈕 | | 1個RJ-45埠 | | 2個SMA天線連接埠(2T2R) | | 3個音源接頭
- I/O控制器: 內建iTE | ® | I/O 控制晶片
- 硬體監控: 電壓偵測 | | 溫度偵測 | | 風扇轉速偵測 | | 水冷系統流速偵測 | | 風扇故障警告 | | 智慧風扇控制 | * 是否支援智慧風扇控制功能會依不同的散熱風扇而定。
- BIOS: 1個256 Mbit flash | | 使用經授權AMI UEFI BIOS | | PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
- 附加工具程式: 支援APP Center | * APP Center 支援的程式會因不同主機板而有所差異；各程式所支援的功能 也會依主機板的規格而不同。 | @BIOS | EasyTune | Fast Boot | Game Boost | ON/OFF Charge | RGB Fusion | Smart Backup | System Information Viewer | | 支援Q-Flash Plus | | 支援Q-Flash | | 支援Xpress Install
- 附贈軟體: Norton | ® | Internet Security (OEM 版本) | | cFosSpeed
- 作業系統: 支援Windows 11 64-bit | | 支援Windows 10 64-bit
- PCB規格: Mini-ITX規格；17.0公分x 17.0公分
